輸煤程控系統

作者：編輯：來源：發布日期： 2020.09.28

信息摘要：

該系統主要用于火電廠燃煤輸送系統，包括上煤程控、配煤程控和上位機監控。主要完成手自動上煤，手自動配煤，分爐計量，自動振打，皮帶保護等功能。…

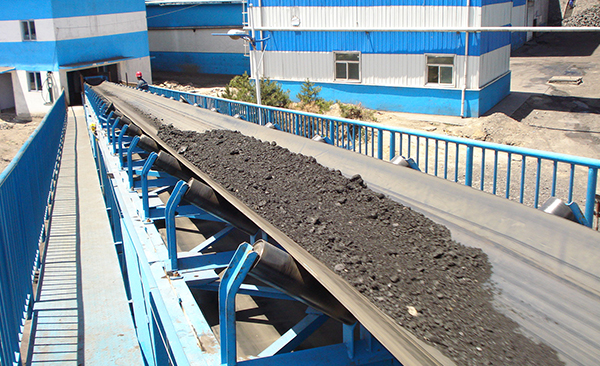

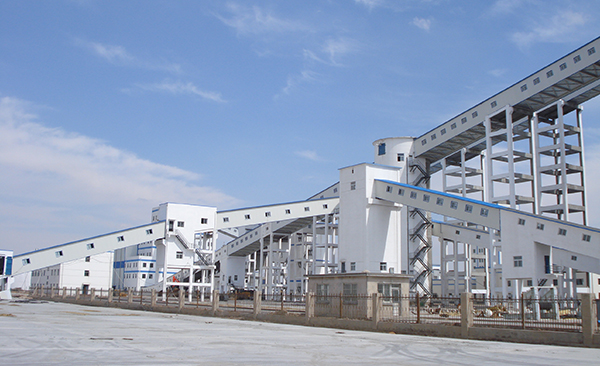

輸煤程控系統 Coal handling program control system

該系統主要用于火電廠燃煤輸送系統，包括上煤程控、配煤程控和上位機監控。主要完成手自動上煤，手自動配煤，分爐計量，自動振打，皮帶保護等功能。系統采用可編程控制器和上位機組成冗余控制網絡，簡單可靠，能充分滿足輸煤工藝和設備運行要求。

客戶挑戰：

1）傳統的工業建廠模式，分散的設備維護保養形式，給工廠的智能化、數字化轉型帶來了重重障礙；

2）傳統的自動控制系統，在工藝設備升級改造后沒有及時更新，存在大量數據缺失；

3）傳統的自動控制系統，PLC控制器件退市、計算機軟件升級帶來的維護不便；

4）粗獷的能源管理模式，大量的能源消耗、大面積的環境污染，與當前節能降耗、綠色環保的要求產生了巨大沖突；

解決方案：

1）對新建工業控制系統，我們有專門的項目管理團隊，具有項目整包資質，根據不同的項目制定提供定制化服務，借用現代化的通訊手段，合理解決了節能降耗、環境保護、智能化、數字化轉型等方面的問題。

2）針對老舊工業控制系統，我們能夠組建專門的專家團隊，對原工廠的運行情況進行考察，并提供定制化的解決方案，幫助客戶解決節能降耗、環境保護、智能化、數字化轉型等方面的問題

輸煤控制系統采用施耐德MODICON、SIEMENS等可編程控制器(PLC)作為控制主站,多采用雙機熱備方式運行，系統包括一個輸煤程控主站及多個從站和遠程I/O站。上位機采用兩臺客戶機配合工業電視的形式組成監控網絡。人機界面應用軟件采用進口監控組態軟件Intouch或CILTECT，實現實時數據采集顯示，實時操作，歷史數據收集與存儲，實時與歷史趨勢圖顯示，實時報警與記錄等功能，并可根據用戶需求靈活設計，方便操作。

產品特點 Product features

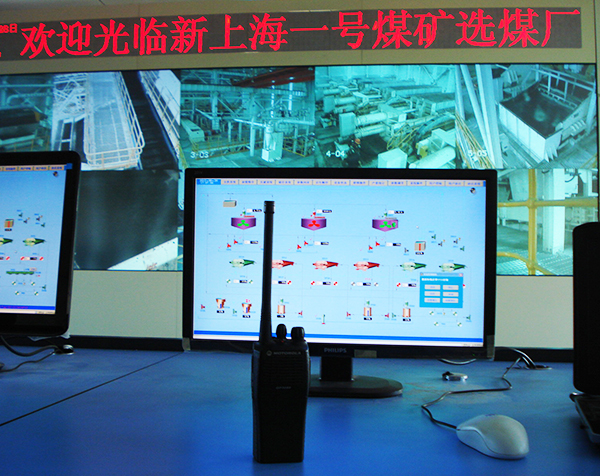

: ◆監視功能：操作員站上可完整地顯示系統工藝流程，包括系統的運行狀態、儀表信號、各單臺設備的實時狀態等，主要監視畫面有：系統概貌總圖、卸煤流程圖、上煤流程圖、配煤流程圖、設備狀態檢修一覽、報警畫面等。 ◆輸煤控制方式有程序控制、聯鎖手動、解鎖手動三種方式：（1）在現場設備狀態正常的情況下，程序控制為較佳控制方式，在此方式下，操作員的操作步序最少。（2）聯鎖手動方式是指對要啟動的流程中的設備按逆煤流方向一對一啟動，按順煤流方向一對一停止，設備的保護均同自動控制方式。（3）解鎖手動方式是在設備解除了聯鎖關系的情況下，一對一啟動設備，此方式不可帶負載運行。自動順序控制遵循的原則：聯鎖保護和保護跳閘指令優先；手動指令優先于自動指令

: ◆控制系統采用集散型結構，開放性好、易于擴展、提高了系統的可靠性，分散系統風險。控制系統(包括主機、通訊、電源等)采用冗余配置，可靠性高。 ◆控制系統具有完善友好的人機界面，采用流行的上位機監控作為主要的人機接口，整個系統的運行操作全部在上位機上實現，通過工業電視、CRT畫面、鍵盤和鼠標對整個過程進行監控。◆系統具有聯鎖保護功能，故障響應及時準確，可自動顯示故障的發生時間、地點及性質，并進行聲光報警。◆可根據需要實現輸煤程控系統與電廠輔助系統及廠級監控信息系統（SIS）的聯網。
