在工業自動化與電力分配領域，低壓控制柜作為電力系統的神經中樞，其性能穩定性直接決定了生產線的連續性與安全性。華東工控憑借25年行業深耕經驗，以模塊化設計理念與智能化技術，打造出覆蓋電力分配、設備控制、安全防護、環境適應等全場景的低壓控制柜解決方案。

一、開關設備：電力分配的“智能樞紐”

低壓控制柜的開關設備是電能分配與控制的核心載體，華東工控采用分層架構設計，構建起高可靠性的電力樞紐：

1.進線柜(受電柜)

作為電網電能的首端接入點，配置真空斷路器與智能脫扣器，實現短路瞬時保護、過載長延時保護及接地故障保護。

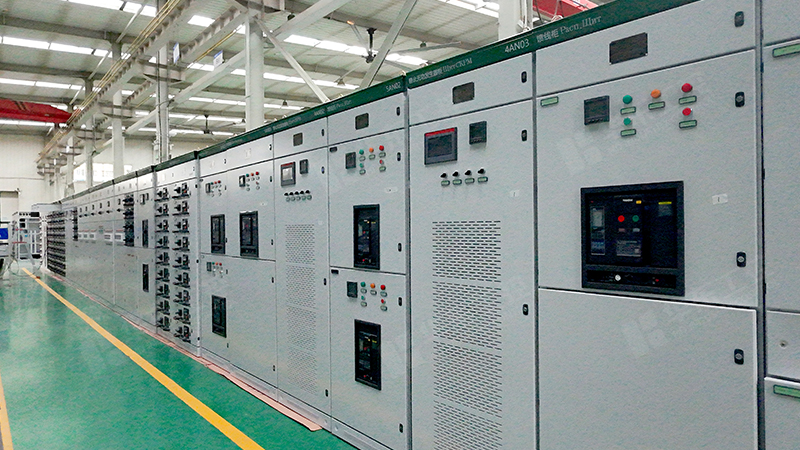

2.出線柜(饋電柜)

通過抽屜式MNS/GCS柜體結構，實現多回路獨立控制。每個出線單元集成塑殼斷路器(MCCB)與微型斷路器(MCB)，支持熱插拔維護，斷電更換時間≤0.5小時。

3.母線聯絡柜

采用雙母線分段設計，配備機械/電氣聯鎖裝置，確保故障時選擇性切除負荷。在某污水處理廠污泥碳化項目中，母線聯絡柜實現兩段母線自動切換，保障污泥處理連續性。

二、控制單元：工業自動化的“智慧大腦”

華東工控將PLC、HMI與工業總線技術深度融合，打造出可擴展的智能控制平臺：

1.PLC控制系統

采用西門子S7-1200/1500系列PLC，支持PROFINET工業以太網通信，實現設備聯動控制與數據采集。

2.人機交互界面(HMI)

配置10.1英寸觸摸屏，支持多語言切換與權限管理。操作人員可實時查看設備狀態、故障記錄及能耗數據，并通過趨勢圖分析優化生產流程。

3.工業總線網絡

支持Modbus-TCP、PROFIBUS-DP等協議，可無縫對接DCS、SCADA系統。在某選礦廠項目中，低壓控制柜通過光纖環網與上位機通信，實現跨車間設備協同控制，減少人工干預。

三、保護裝置：電力安全的“多重盾牌”

華東工控構建起預防-監測-隔離三級防護體系，全方位保障設備與人員安全：

1.過載與短路保護

斷路器內置熱磁脫扣器與電子脫扣器，支持0.4s-30s可調延時，避免電機啟動沖擊誤動作。

2.漏電保護

配置剩余電流動作保護器(RCD)，動作電流≤30mA，動作時間≤0.1s，符合IEC 60364標準。

3.防雷與接地保護

進線端安裝浪涌保護器(SPD)，In≥20kA，響應時間≤25ns。柜體采用三重接地設計(配電接地、保護接地、防雷接地)，接地電阻≤4Ω，通過CE認證與IP54防護等級測試。

四、散熱系統：設備穩定的“隱形衛士”

針對高溫、高濕等惡劣環境，華東工控創新散熱設計，延長設備壽命：

1.智能溫控風機

柜內安裝PT100溫度傳感器，當環境溫度>40℃時，自動啟動軸流風機，風量達500m3/h。

2.導熱硅膠與散熱片

功率器件(如變頻器、伺服驅動器)底部涂覆導熱硅膠，配合鋁制散熱片，熱阻≤0.1℃/W。

3.自然通風結構

柜體頂部設置防塵網與排風口，底部進風口安裝濾棉，形成對流風道。

從開關設備的精準控制到保護裝置的全面防護，從智能控制的靈活擴展到散熱系統的穩定保障，華東工控低壓控制柜以技術實力與行業經驗，為工業自動化提供可靠支撐。未來，華東工控將繼續深耕電氣控制領域，以創新驅動發展，為全球客戶創造更大價值。
